07. 아두이노 IDE WS2812 풀컬러LED 제어 [베이직 트레이닝 보드]

안녕하세요 땜블리 입니다.

아두이노와 베이직 트레이닝 보드를 이용한 WS2812 풀컬러LED 제어 실습을 진행 하겠습니다.

베이직 트레이닝 보드는 아래에서 확인이 가능합니다.

https://ttcw.tistory.com/4

라즈베리파이 피코 베이직 트레이닝보드 구성



1) WS2812 제어 구동 원리

(1) 동작설명

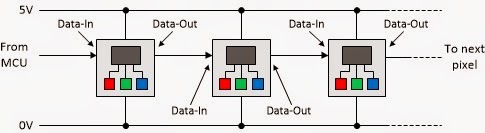

WS2812 칩은 LED 빨강, LED 초록, LED 파랑을 한칩에 다 넣은 IC입니다.

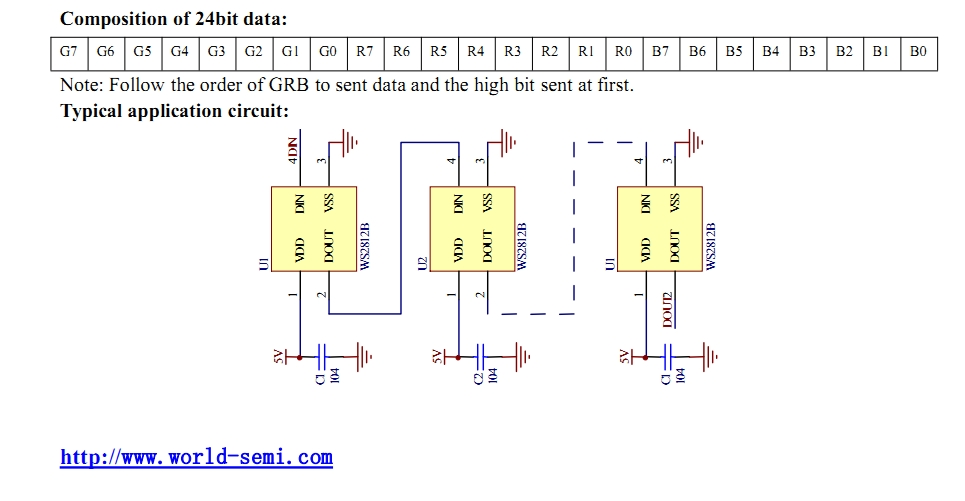

24 bit 데이터를 전송하여 LED의 색을 나타내고 순서는 아래와 같이 G R B 순서입니다.

(2) 연결방법

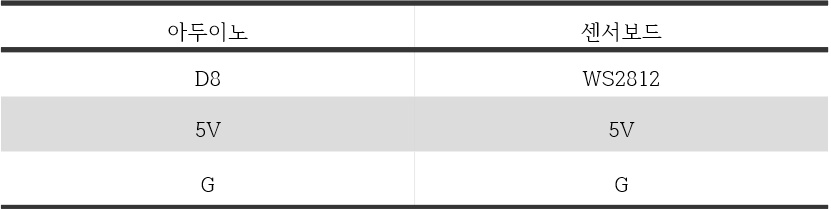

연결표



(3) 코드작성

#include<Adafruit_NeoPixel.h>
#define ledNum 2
#define WS2812PIN 8//포트설정
Adafruit_NeoPixel strip = Adafruit_NeoPixel(ledNum, WS2812PIN, NEO_GRB + NEO_KHZ800);

void colorWipe(uint32_t c, uint8_t wait)
{
  for(uint16_t i=0; i<strip.numPixels(); i++)
  {
      strip.setPixelColor(i, c);
      strip.show();
      delay(wait);
  }
}

void setup()
{
  strip.begin();
  strip.clear();
  strip.show();
}
void loop()
{
  colorWipe(strip.Color(255, 0, 0), 100); // Red, 100ms 지연
  delay(1000);
  colorWipe(strip.Color(0, 255, 0), 100); // Green, 100ms 지연
  delay(1000);
  colorWipe(strip.Color(0, 0, 255), 100); // Blue, 100ms 지연
  delay(1000);
}

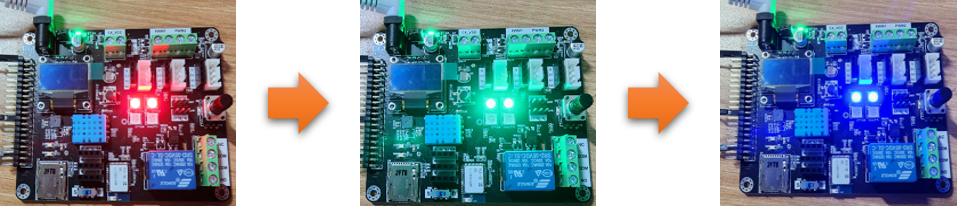

(4) 동작결과





반응형

2) WS2812의 밝기 제어

(1) 동작설명

WS2812b의 밝기를 Adafruit_NeoPixel. 라이브러리를 이용하여 제어 합니다.



(2) 코드작성

#include<Adafruit_NeoPixel.h>
#define ledNum 2
#define WS2812PIN 8//포트설정
Adafruit_NeoPixel strip = Adafruit_NeoPixel(ledNum, WS2812PIN, NEO_GRB + NEO_KHZ800);
void colorWipe(uint32_t c, uint8_t wait)
{
  for (uint16_t i =0; i < strip.numPixels(); i++)
  {
    strip.setPixelColor(i, c);
    strip.show();
    delay(wait);
  }
}
void setup()
{
  Serial.begin(115200);
  strip.begin();
  strip.clear();
  strip.show();
}
void loop()
{
  for (int fadeValue =0 ; fadeValue <=255; fadeValue +=5) {
    strip.setPixelColor(0, 255, 0, 0);
    strip.setBrightness(fadeValue);
    strip.show();
    Serial.println(fadeValue);
    delay(30);
  }
  // fade out from max to min in increments of 5 points:
  for (int fadeValue =255 ; fadeValue >=0; fadeValue -=5) {
    strip.setPixelColor(0, 255, 0, 0);
    strip.setBrightness(fadeValue);
    strip.show();
    Serial.println(fadeValue);
    delay(30);
  }
}

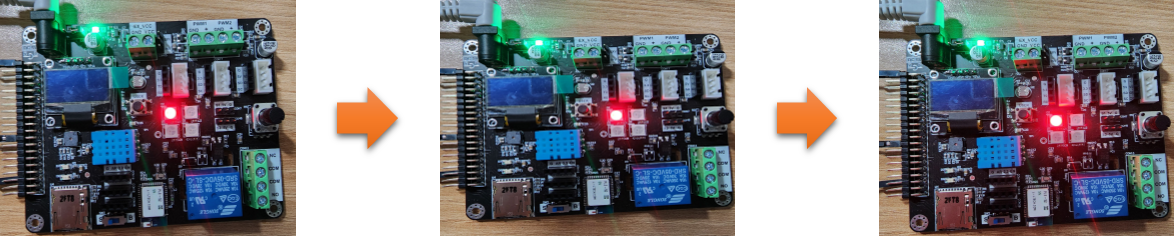

(3) 동작결과

WS2812 LED가 점점 밝아졌다가 어두워 짐니다.

(3) 동작결과
