RGBLED 모듈 컨트롤러 / 300개 제어 / 모드 23개 / 디밍 / 7컬러

안녕하세요 땜블리의 공작소에 땜블리 입니다.

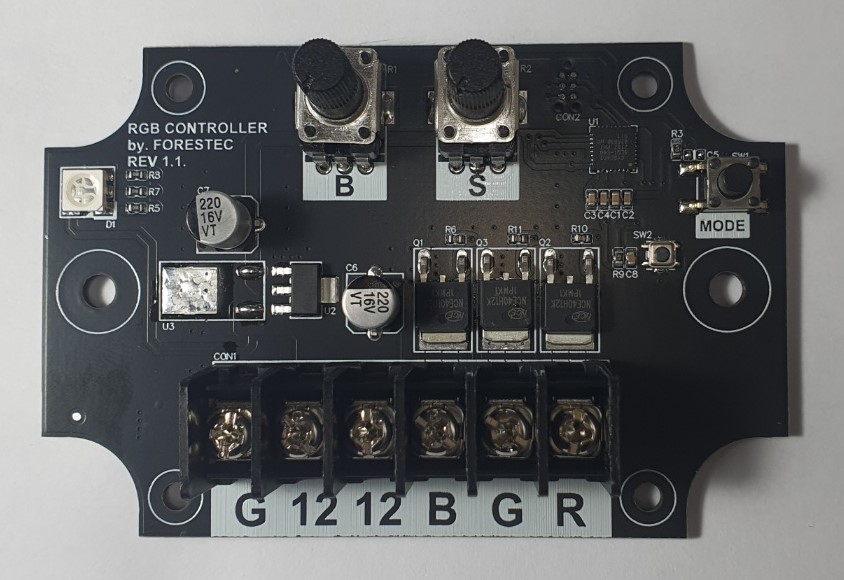

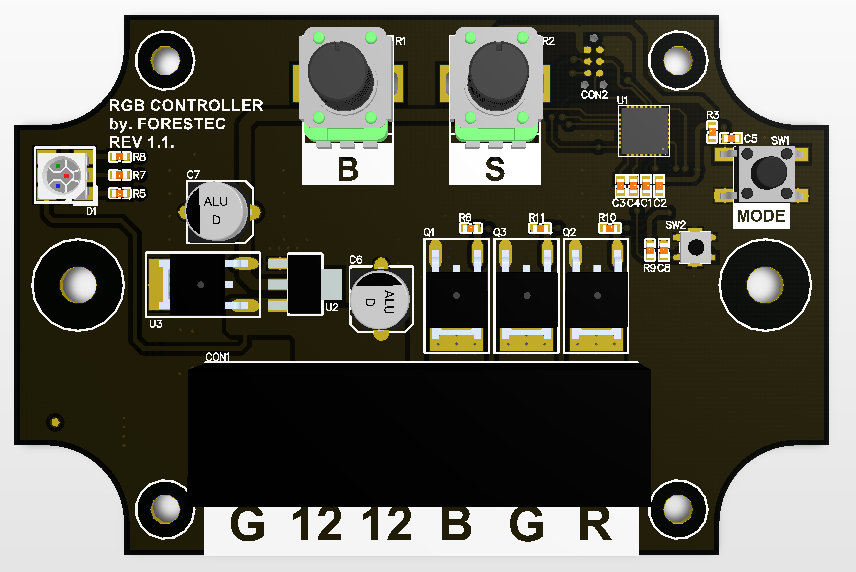

RGB LED CONTROLLER 를 소개 합니다.

RGB LED 모듈 300개까지 제어가 가능한 제품 입니다.

https://smartstore.naver.com/forestec/products/10046527444

RGB LED 모듈 컨트롤러 Module Controller [RGB LED / LED 디밍] : 포레스텍



1) 제품규격

• 항목 / 모델 : RGB LED controller 300W

• 정격전압 : 12V 전용

• 정격용량 : 최대 300W

• 채널 : 1채널

• 기능 : 점등, 디밍, 점멸, 색 변환, 속도 조절, 밝기 조절

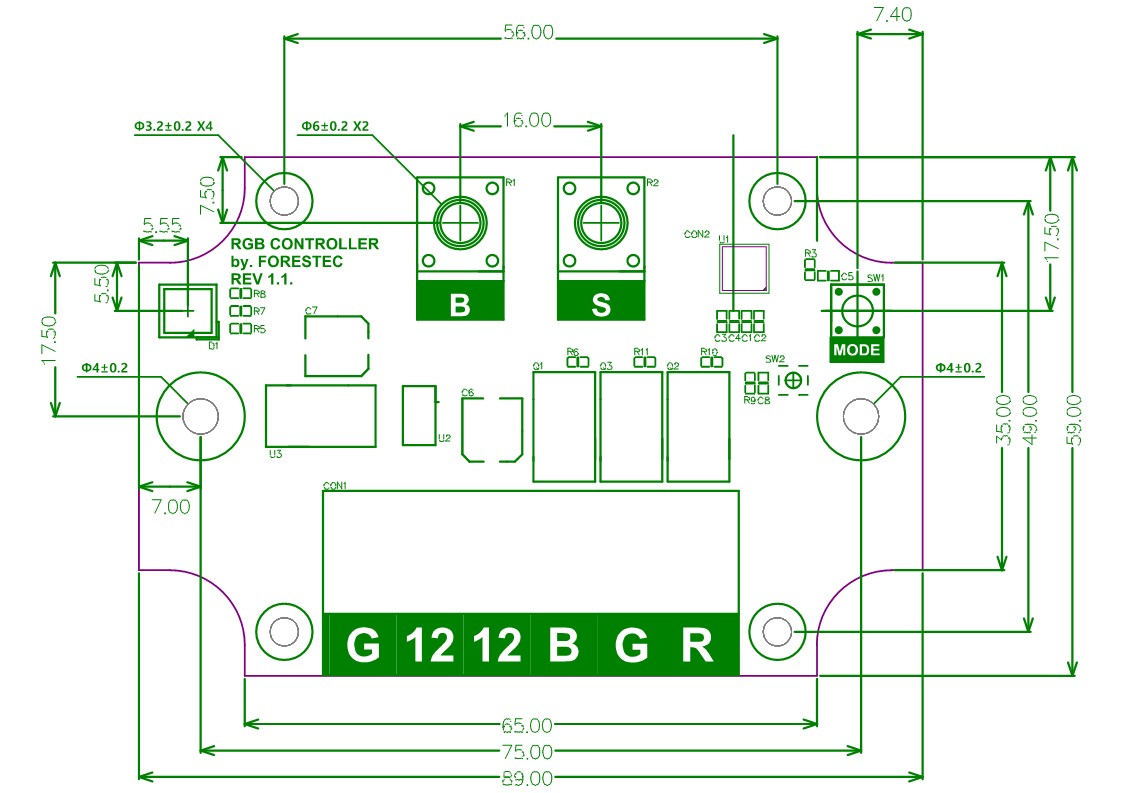

2) 사이즈 : 89mm X 59mm

- 3D step 파일은 이메일 문의

https://item.gmarket.co.kr/Item?goodsCode=3605813418

G마켓-RGB LED 모듈 컨트롤러 Module...



3) 사용전 확인사항

    (1) 12V용 RGB LED 바 선택 (폭, 길이, LED 개수, 방수 등)

          폭 : 15mm / 길이 : 15M / LED 개수 100개 / 방수 IP68

    (2) 12V용 RGB LED 모듈 최대 300개 연결 가능(아래 연결 방법 참조)

    (3) RGB LED 바 전체 소모 전력 계산

         예시)   [전압(V) X 전류(A) = 전력(W)]

                    RGB LED 1개 소모전류 : 20mA

                    1개 모듈당 LED 3개 소모전류 : 20mA × 3 = 60mA

                    1개 모듈당 전력량 : 60mA × 12V(기준전압) = 0.72W

                    300개 전력량 : 0.72W X 300개 = 216W

     (4) 전원공급장치 선택

          예시) SMPS 300W 사용 이상 권장(또는 12V / 25A 이상 권장)

                  (최대 용량의 70%~80% 정도로 사용 권장 / 여유 마진 약 20% 이상 큰 모델 사용 하세요)

http://itempage3.auction.co.kr/DetailView.aspx?itemno=E227770473

RGB LED 모듈 컨트롤러 Module...

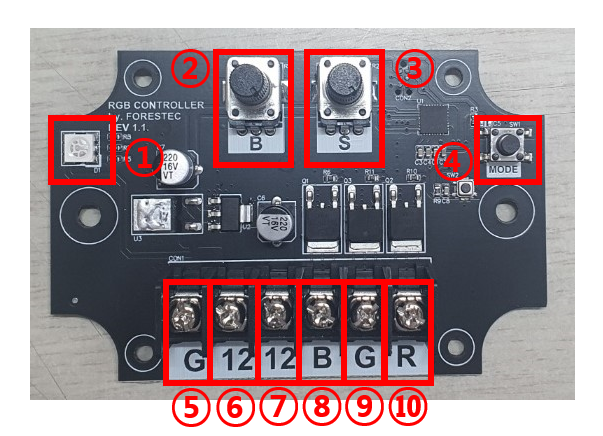

4) 사용 방법

① LED 표시등 : 현재 동작 중인 LED 표시

② B 가변저항(밝기 스위치) : 밝기 조정 가능한 모드에서 사용 가능

     시계방향 밝기 증가, 반시계 방향 밝기 감소

     모드 1~7, 모드 16~23에서 사용 가능

③ S 가변저항(속도 스위치) : 속도 조정 가능한 모드에서 사용 가능

     시계방향 속도 감소, 반시계 방향 속도 증가

     모드 8~23에서 사용 가능

④ MODE : 모드 1~23으로 순차적으로 변경

     모드 23이후 모드 1으로 변경

⑤ G : SMPS (-) 연결

⑥ 12 : SMPS (+) 연결

⑦ 12 : RGB LED 바 케이블 흰색 연결

⑧ B : RGB LED 바 파란색 케이블 연결

⑨ G : RGB LED 바 녹색 케이블 연결

⑩ R : RGB LED 바 빨간색 케이블 연결

https://www.coupang.com/vp/products/193536894?itemId=554088957&searchId=a580684c42174da6a40f70ccee21bea1&sourceType=brandstore_sdp_atf-baseline_list&storeId=118329&subSourceType=brandstore_sdp_atf-baseline_list&vendorId=A00809711&vendorItemId=88949194366&isAddedCart=

RGB LED 모듈 컨트롤러 Module Controller [RGB LED / LED 디밍]

5) 연결 방법

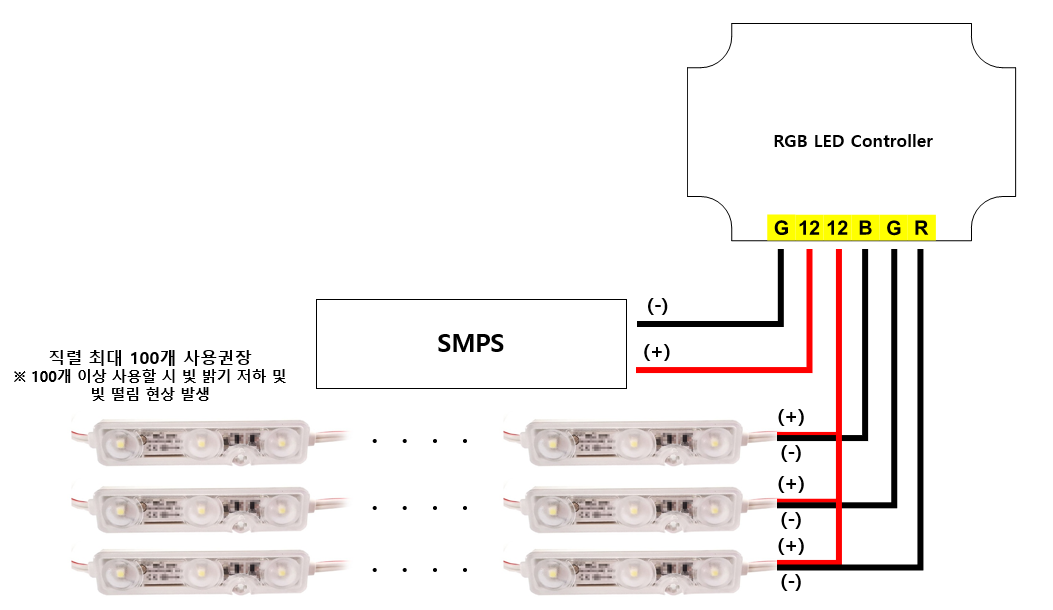

     - RGB LED 모듈 연결 방법

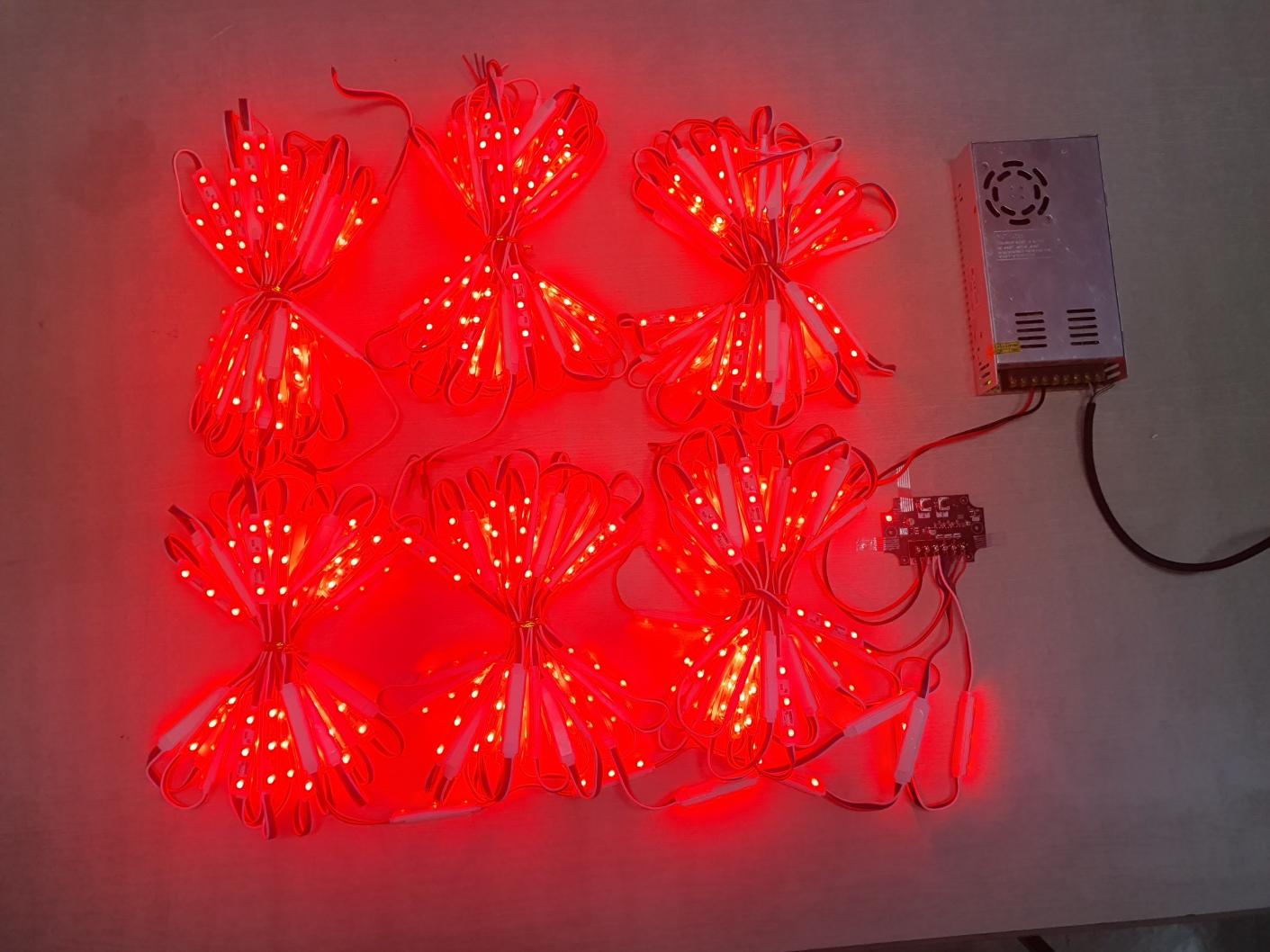

    - 실제 테스트 사진(300개) / (SMPS 12V / 29A 사용)



- 단색 LED 모듈 연결 방법

반응형

https://shopping.interpark.com/product/productInfo.do?prdNo=14978456801

RGB LED 모듈 컨트롤러 Module Controller [RGB LED / LED 디밍] - 인터파크

6) 모드 설정

01. Red 점등 (Speed 사용 불가능, Bright 사용 가능)

02. Green 점등 (Speed 사용 불가능, Bright 사용 가능)

03. Blue 점등 (Speed 사용 불가능, Bright 사용 가능)

04. Yellow 점등 (Speed 사용 불가능, Bright 사용 가능)

05. Pink 점등 (Speed 사용 불가능, Bright 사용 가능)

06. Sky Blue 점등 (Speed 사용 불가능, Bright 사용 가능)

07. White 점등 (Speed 사용 불가능, Bright 사용 가능)

08. Red 디밍 (Speed 사용 가능, Bright 사용 불가능)

09. Green 디밍 (Speed 사용 가능, Bright 사용 불가능)

10. Blue 디밍 (Speed 사용 가능, Bright 사용 불가능)

11. Yellow 디밍 (Speed 사용 가능, Bright 사용 불가능)

12. Pink 디밍 (Speed 사용 가능, Bright 사용 불가능)

13. Sky Blue 디밍 (Speed 사용 가능, Bright 사용 불가능)

14. White 디밍 (Speed 사용 가능, Bright 사용 불가능)

15. 7컬러 디밍 (Speed 사용 가능, Bright 사용 불가능)

16. Red 점멸 (Speed 사용 가능, Bright 사용 가능)

17. Green 점멸 (Speed 사용 가능, Bright 사용 가능)

18. Blue 점멸 (Speed 사용 가능, Bright 사용 가능)

19. Yellow 점멸 (Speed 사용 가능, Bright 사용 가능)

20. Pink 점멸 (Speed 사용 가능, Bright 사용 가능)

21. Sky Blue 점멸 (Speed 사용 가능, Bright 사용 가능)

22. White 점멸 (Speed 사용 가능, Bright 사용 가능)

23. 7컬러 변환 (Speed 사용 가능, Bright 사용 가능)

https://front.wemakeprice.com/product/2849610984

RGB LED 모듈 컨트롤러 Module Controller [RGB LED / LED 디밍] ▶ 구경하러가기

7) 전체 동작 영상



8) 구매 사이트 입니다.

    많은 관심 부탁드립니다.
