IoT 모니터링 adafruit IO 클라우드 서비스 이용

안녕하세요 땜블리 입니다.

라즈베리파이 피코 베이직 트레이닝 보드를 이용한 IoT 모니터링 실습을 진행 하겠습니다.

베이직 트레이닝 보드는 아래에서 확인이 가능합니다.

https://ttcw.tistory.com/4

라즈베리파이 피코 베이직 트레이닝보드 구성

adafruit io 사용 방법은 다음을 확인해주세요

https://ttcw.tistory.com/48

adafruit 클라우드를 이용한 식물재배기 프로젝트 1차

더 자세한 것을 알고 싶으면 아래 링크를 이용하세요.

https://learn.adafruit.com/welcome-to-adafruit-io

Welcome to Adafruit IO

adafruit Io 클라우드 서비스 사용방법은 앞에 링크 되어 있는 자료들 확인 하시고 바로 시작 하겠습니다.

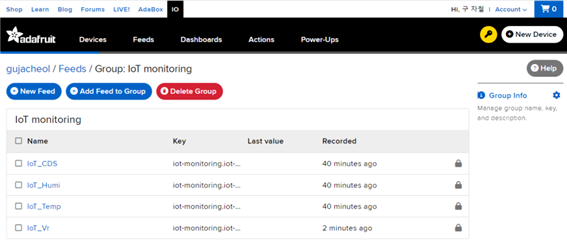

먼저 Feed를 만들어 보겠습니다.

IoT_CDS, IoT_Temp, IoT_Humi, IoT_Vr 를 만듭니다.

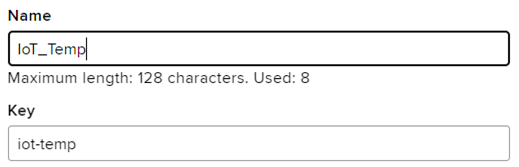

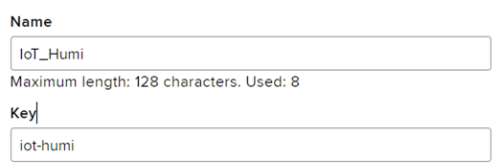

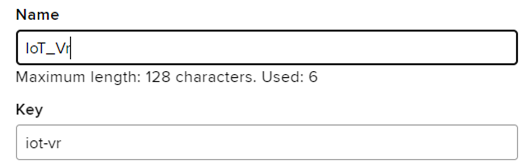

그리고 KEY를 한번 확인합니다.

"피드 키"는 영문자(대문자 또는 소문자), 숫자, 대시("-") 및 마침표(".") 또는 슬래시("/")만 포함해야 합니다.

다른 문자는 피드 키에 포함되어서는 안 됩니다.

라는 문구가 밑에 정의되어있으며 언더바(_)는 대쉬로(-)변경되어 설정됩니다.

그다음 소스 코드를 라즈베리파이 피코 W보드에 넣어 줍니다. 라이브러리도 LIB폴더에 넣어 줍니다.

반응형

라이브러리 추가 방법은 아래의 사이트 참조 부탁드립니다.

https://ttcw.tistory.com/41

07. Circuit 파이썬 라즈베리파이 피코 W WS2812 제어하기



다음은 메인 구동 소스인 code.py 소스 입니다.

code.py

import time
import ssl
import wifi
import socketpool
import board
import digitalio
import analogio
import adafruit_requests
import adafruit_dht
from adafruit_io.adafruit_io import IO_HTTP, AdafruitIO_RequestError
from secrets import secrets
import adafruit_ssd1306
import busio

# i2c설정
i2c = busio.I2C(board.GP15, board.GP14)
oled = adafruit_ssd1306.SSD1306_I2C(128, 64, i2c, addr=0x3c)
uart = busio.UART(board.GP16, board.GP17, baudrate=115200)
# 초기화
oled.fill(1)
oled.show()
time.sleep(1)
oled.fill(0)
oled.show()
# 핀 할당
cds_pin = board.GP27
dht_pin = board.GP7
vr_pin= board.GP26

dhtOut = adafruit_dht.DHT11(dht_pin)

# CDS 광센서 제어용 아날로그 핀 초기화
cds = analogio.AnalogIn(cds_pin)
vr = analogio.AnalogIn(vr_pin)


wifi.radio.connect(secrets["ssid"],secrets["password"])

aio_username = secrets['aio_username']
aio_key = secrets['aio_key']

pool = socketpool.SocketPool(wifi.radio)
requests = adafruit_requests.Session(pool, ssl.create_default_context())
# Initialize an Adafruit IO HTTP API object
io = IO_HTTP(aio_username, aio_key, requests)
print("connected to io")

def get_feed_value(feed_key):
    try:
        feed = io.get_feed(feed_key)
    except RequestError:
        raise Exception('Feed not found')
    data = io.receive_data(feed_key)
    return data['value']

try:
# get feed
    picowTemp_feed = io.get_feed("iot-monitoring.iot-temp")
    picowHumid_feed = io.get_feed("iot-monitoring.iot-humi")
    picowCds_feed = io.get_feed("iot-monitoring.iot-cds")
    picowVr_feed = io.get_feed("iot-monitoring.iot-vr")
except AdafruitIO_RequestError:
# if no feed exists, create one
    picowTemp_feed = io.create_new_feed("iot-monitoring.iot-temp")
    picowHumid_feed = io.create_new_feed("iot-monitoring.iot-humi")
    picowCds_feed = io.create_new_feed("iot-monitoring.iot-cds")
    picowVr_feed = io.create_new_feed("iot-monitoring.iot-vr")
#  pack feed names into an array for the loop
feed_names = [picowTemp_feed, picowHumid_feed, picowCds_feed, picowVr_feed]
print("feeds created")

clock = 10

while True:
    try:

        temp_data = dhtOut.temperature
        humi_data = dhtOut.humidity
        cds_data = cds.value
        vr_data = vr.value
        VrDataV = (3.3/65535) * vr_data
        VrDataV = round(VrDataV, 2)
        CdSDataV = (3.3/65535) * cds_data
        CdSDataV = round(CdSDataV, 2)
        print('CDS value: {0} V, Vr value: {2} V, Temperature: {1} C, Humidity: {2} %'.
                  format(CdSDataV, VrDataV, temp_data, humi_data))

        oled.fill(0)
        oled.text("Temp(C) : ", 0, 0, 1)
        oled.text(str(temp_data), 80, 0,1)
        oled.text("Humi(%) : ", 0, 12,1)
        oled.text(str(humi_data), 80, 12,1)
        oled.text("CdS(V)  : ", 0, 24,1)
        oled.text(str(CdSDataV), 80, 24,1)
        oled.text("Vr (V) : ", 0, 34,1)
        oled.text(str(VrDataV), 80, 34,1)
        oled.show()



        if clock >= 10:
            #  read sensor
            data = [temp_data, humi_data, CdSDataV, VrDataV]
            #  send sensor data to respective feeds
            for z in range(4):
                io.send_data(feed_names[z]["key"], data[z])
                time.sleep(1)
            print()
            #  reset clock
            clock = 0
        else:
            clock += 1
    # pylint: disable=broad-except
    #  any errors, reset Pico W
    except Exception as e:
        print("Error:\n", str(e))
        print("Resetting microcontroller in 10 seconds")
        #time.sleep(10)
        #microcontroller.reset()
    #  delay
    time.sleep(1)
    print(clock)

소스를 업로드 하여 구동되면

https://io.adafruit.com/

Adafruit IO

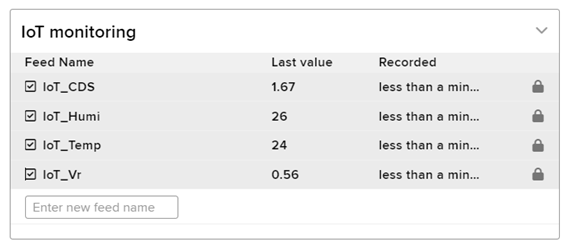

위 사이트 에서 피더를 확인하면 다음과 같이 데이터가 입력되는 걸 확인 할 수 있습니다.

데이터를 좀 더 보기 편하게 대시보드를 만들어 봅시다.

대시 보드에서 IoT 모니터링 만들어 추가 해줍니다.

그리고 라인 그래프 블록 추가 하여 IoT 모니터링에 있는 피더를 다 체크 해줍니다.

블록 이름은 모니터링으로 하겠습니다.

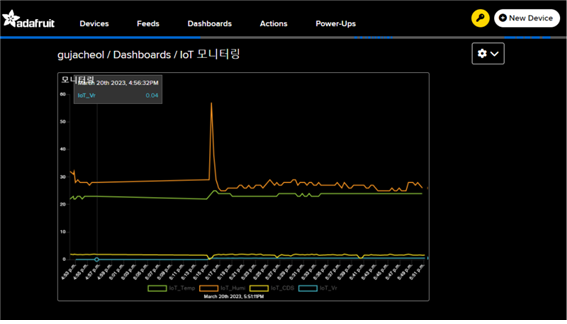

블록을 생성하면 대시보드에 다음과 같이 나옵니다.

와우 완료가 되었습니다.

위와 같이 조금씩 진해하시면 adafruit IO 서비스를 이용하여 IoT시스템을 구현 할 수 있습니다.

중간중간 설정들은 연결 사이트를 방문하시어 참조 하시면 됩니다.

무료로 사용을 하여 진행하다보니 많은양의 데이터는 확인이 불가능 합니다.

이점 참조 하세요.
