IoT 조명 프로젝트

안녕하세요 땜블리 입니다.

라즈베리파이 피코 베이직 트레이닝 보드를 이용한 IoT 조명 프로젝트를 진행 하겠습니다.

베이직 트레이닝 보드는 아래에서 확인이 가능합니다.

https://ttcw.tistory.com/4

라즈베리파이 피코 베이직 트레이닝보드 구성



먼저adafruit IO 에서 Feed를 만듭니다. 가입방법 및 만드는 방법은 adafruit 클라우드를 이용한 식물재배기 프로젝트 1차를 참고 해주시면 됩니다.

https://ttcw.tistory.com/48

adafruit 클라우드를 이용한 식물재배기 프로젝트 1차

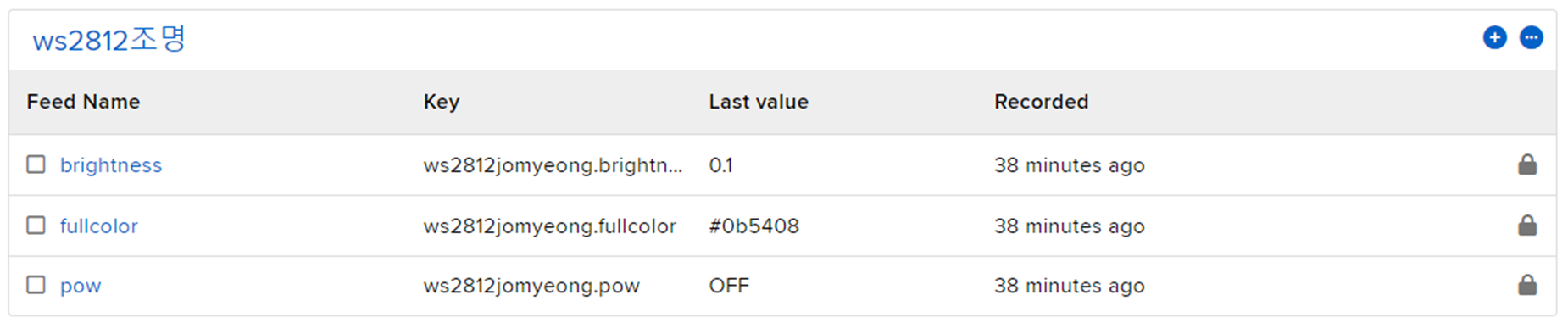

ws 2812조명 그룹에 피드는 brightness, fullcolor, pow 로 만듭니다.

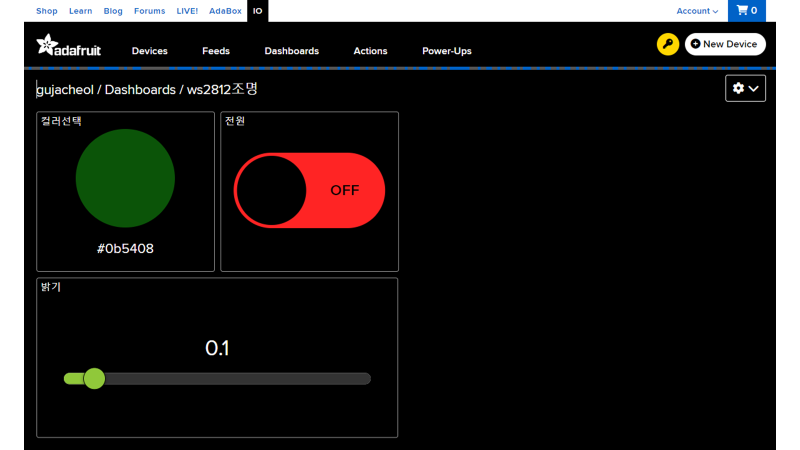

그리고 데시보드에서 컬러 선택기, 토글 버튼, 슬라이드 를 만들어 줍니다.



슬라드더에 min값 과 max 값을 0 ~ 1 변경하고 step size를 0.1씩 변하도록 블럭을 설정 합니다.



반응형

소스코드

code.py

import time
import ssl
import wifi
import socketpool
import board
import digitalio
import analogio
import adafruit_requests
import adafruit_dht
from adafruit_io.adafruit_io import IO_HTTP, AdafruitIO_RequestError
from secrets import secrets
import neopixel
import pwmio
import adafruit_ssd1306
import busio
import microcontroller
# i2c설정
i2c = busio.I2C(board.GP15, board.GP14)
oled = adafruit_ssd1306.SSD1306_I2C(128, 64, i2c, addr=0x3c)
uart = busio.UART(board.GP16, board.GP17, baudrate=115200)
# 초기화
oled.fill(1)
oled.show()
time.sleep(1)
oled.fill(0)
oled.show()



# LED 개수 설정
num_pixels = 4

# LED 핀 설정
pixels = neopixel.NeoPixel(board.GP13, num_pixels)

wifi.radio.connect(secrets["ssid"],secrets["password"])

aio_username = secrets['aio_username']
aio_key = secrets['aio_key']

pool = socketpool.SocketPool(wifi.radio)
requests = adafruit_requests.Session(pool, ssl.create_default_context())
# Initialize an Adafruit IO HTTP API object
io = IO_HTTP(aio_username, aio_key, requests)
print("connected to io")

def get_feed_value(feed_key):
    try:
        feed = io.get_feed(feed_key)
    except RequestError:
        raise Exception('Feed not found')
    data = io.receive_data(feed_key)
    return data['value']

def set_brightness(brightness):
    """0에서 1 사이의 값을 받아서 밝기를 설정합니다."""
    pixels.brightness = brightness
def parse_color_data(color_string):
    # 예: '#a42323'
    r = int(color_string[1:3], 16)  # 0xA4
    g = int(color_string[3:5], 16)  # 0x23
    b = int(color_string[5:7], 16)  # 0x23
    return (r, g, b)

while True:
    try:

        pow_data_feed_key = "ws2812jomyeong.pow"
        pow_data = get_feed_value(pow_data_feed_key)
        print(pow_data)

        if pow_data == "ON":
            color_data_feed_key = "ws2812jomyeong.fullcolor"
            color_data = get_feed_value(color_data_feed_key)
            print(color_data)

            r, g, b = parse_color_data(color_data)

            brightness_data_feed_key = "ws2812jomyeong.brightness"
            brightness_data = get_feed_value(brightness_data_feed_key)
            print(brightness_data)
            # LED 색상 설정
            pixels.fill((r, g, b))
            set_brightness(float(brightness_data))
        else:
            pixels.fill((0, 0, 0))

        print('R value: {0}, G value: {1}, B value: {2}, brightness value : {3} '.format(r, g, b, brightness_data))
        oled.fill(0)
        oled.text("R value : ", 0, 0, 1)
        oled.text(str(r), 80, 0,1)
        oled.text("G value: : ", 0, 12,1)
        oled.text(str(g), 80, 12,1)
        oled.text("B value: : ", 0, 22,1)
        oled.text(str(b), 80, 22,1)
        oled.text("bri value: : ", 0, 32,1)
        oled.text(str(brightness_data), 80, 32,1)
        oled.text("pow value: : ", 0, 42,1)
        oled.text(str(pow_data), 80, 42,1)
        oled.show()


    # pylint: disable=broad-except
    #  any errors, reset Pico W
    except Exception as e:
        print("Error:\n", str(e))
        print("Resetting microcontroller in 10 seconds")
        #time.sleep(10)
       # microcontroller.reset()
    #  delay
    time.sleep(0.5)

SMALL

secrets.py

secrets.py 코드에서는 공유기 이름과 공유기 비밀번호, Adafruit 이름과 ,Adafruit key를 적어 놓는 곳입니다.

secrets = {
    'ssid' : 'AP_name',
    'password' : 'AP_password',
    'aio_username' : 'Adafruit_username',
    'aio_key' : 'Adafruit_key'
    }



동작 결과
