12. 아두이노 IDE 블루투스 [베이직 트레이닝 보드]

안녕하세요 땜블리 입니다.

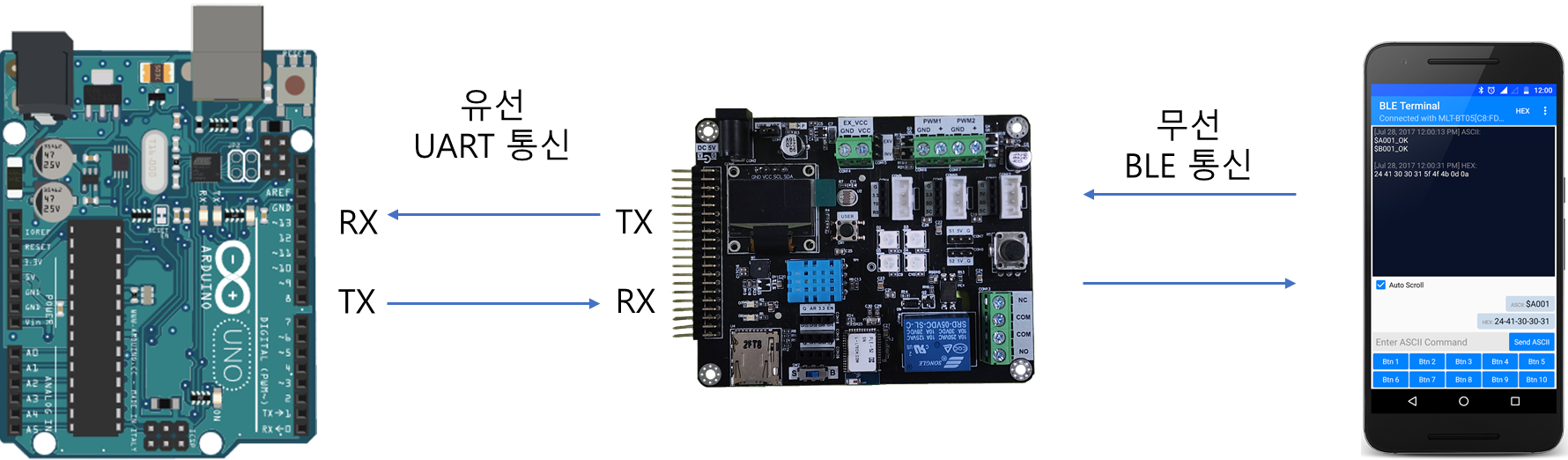

아두이노와 베이직 트레이닝 보드를 이용한 블루투스 제어 실습을 진행 하겠습니다.

베이직 트레이닝 보드는 아래에서 확인이 가능합니다.

https://ttcw.tistory.com/4

라즈베리파이 피코 베이직 트레이닝보드 구성

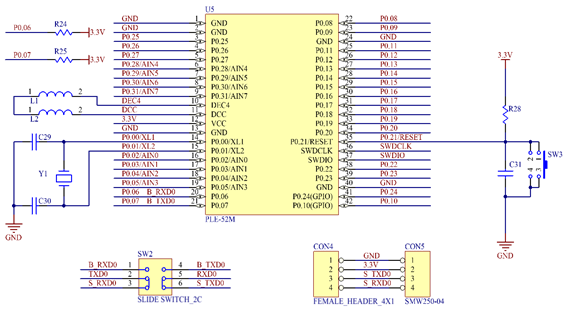

(1) 베이직 트레이닝 보드에 nRF52832 모듈이 부착되어 있으며 115200 통신 속도로 스마트폰과 통신할 수 있습니다.

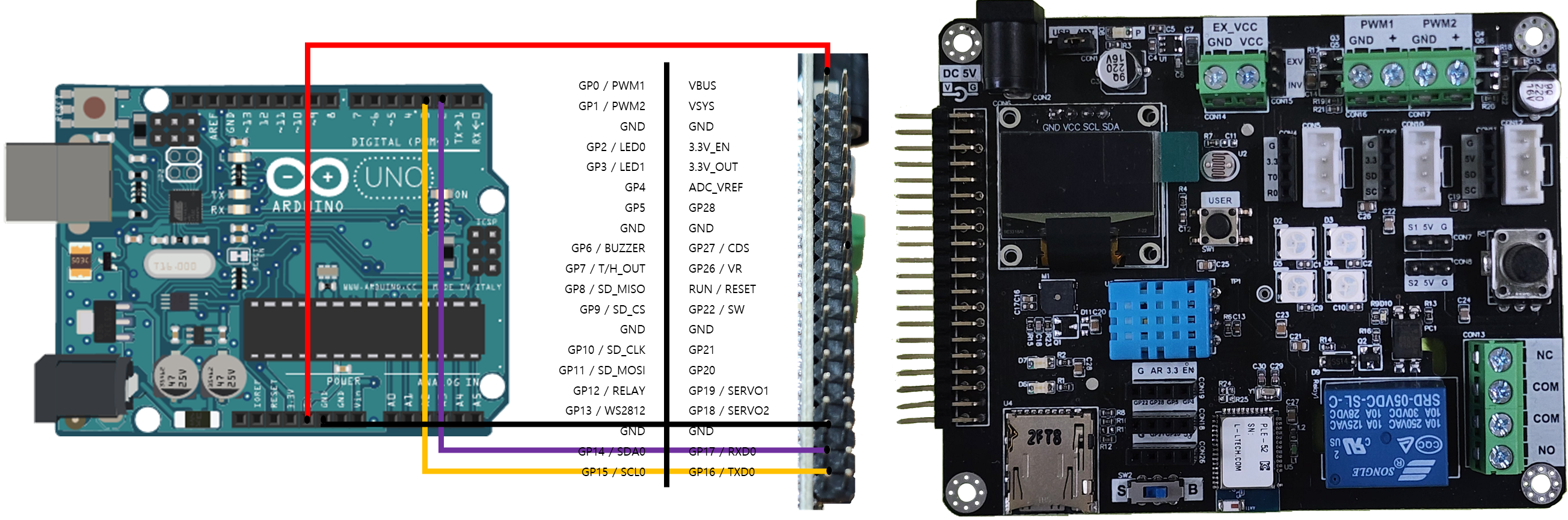

(2) 연결방법



연결 표

SMALL



반응형

(3) 코드작성

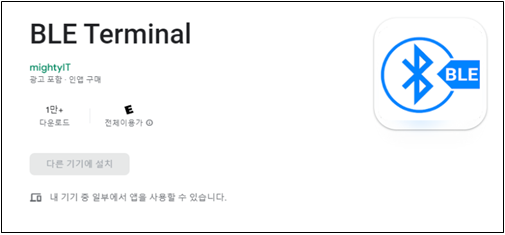

사용 어플리케이션

#include<SoftwareSerial.h>
#define BT_RXD 3
#define BT_TXD 2
SoftwareSerial bluetooth(BT_RXD, BT_TXD);
void setup() {
  Serial.begin(115200);     // 이전 글 참고
  bluetooth.begin(115200);  // 이전 글 참고
}
void loop() {
  if (bluetooth.available()) {
    Serial.write(bluetooth.read());
  }
  if (Serial.available()) {
    bluetooth.write(Serial.read());
  }
}

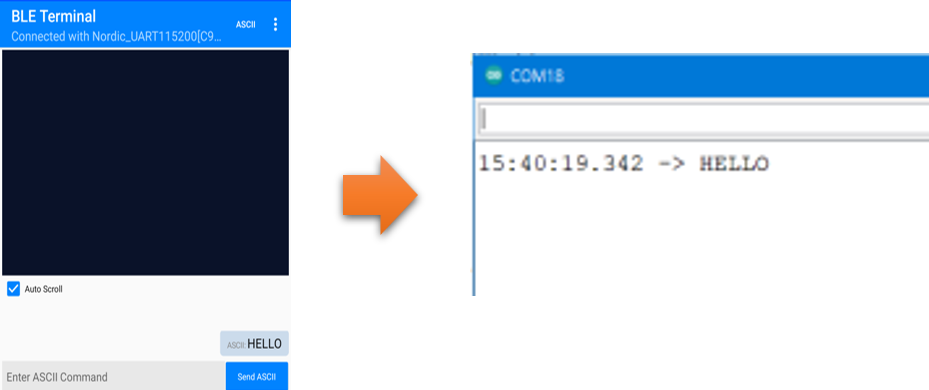

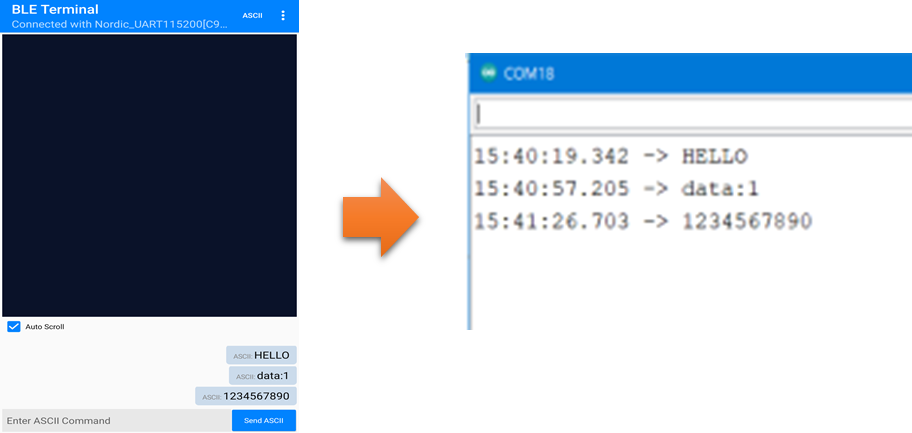

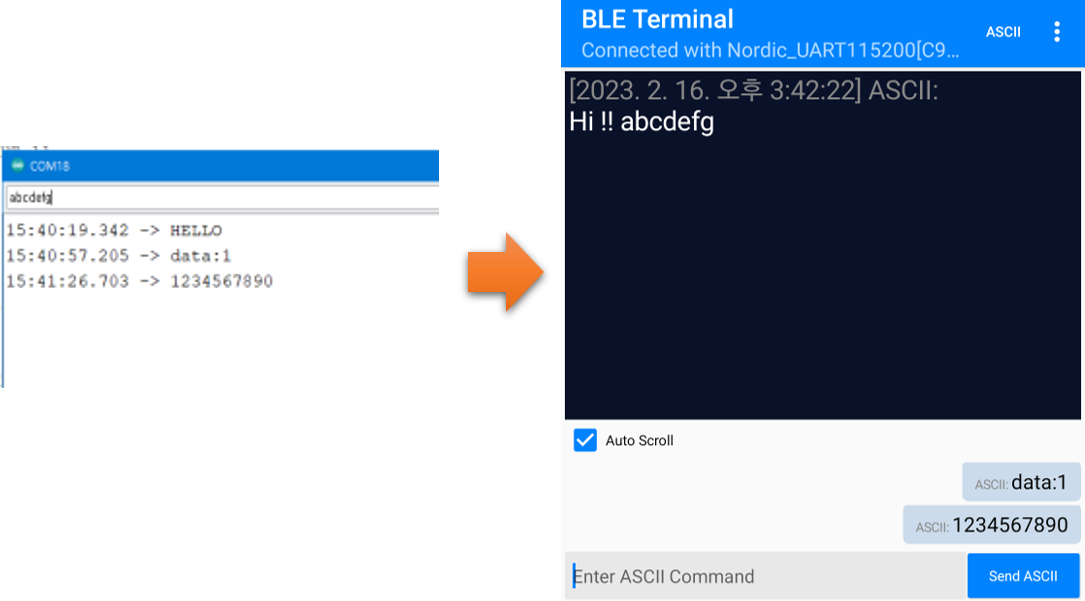

(4) 동작결과
