09. 라즈베리파이 피코 DHT11제어

안녕하세요 땜블리 입니다.

라즈베리파이 피코 베이직 트레이닝 보드를 이용한 DHT11 제어실습을 진행 하겠습니다.

베이직 트레이닝 보드는 아래에서 확인이 가능합니다.

https://ttcw.tistory.com/4

라즈베리파이 피코 베이직 트레이닝보드 구성

1) DHT11 제어 구동 원리

(1) 동작설명

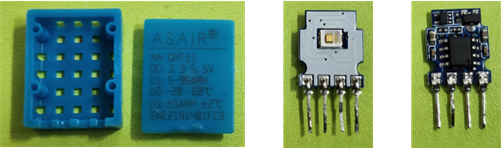

DHT11 모양 및 구성

DHT11은 4핀으로 되어있으며 사용하는 핀은 3개입니다.

스팩은 3.3V~5.5V까지 사용할 수 있으며 습도 범위는 5~95%RH 온도는 –20~60도 측정됩니다



통신 방식은 1-wired 통신으로 신호핀 하나로 출력과 입력을 모두 사용하는 방식입니다.

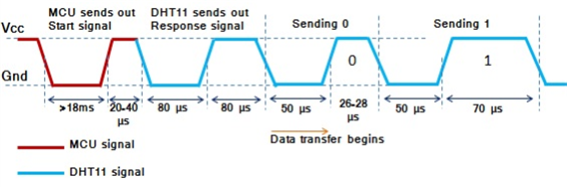

MCU에서는 18ms의 Trigger 신호를 Ative Low 로 출력하게 되면 보내주시면 이후부터는 40bit의 데이터가 입력이 됩니다.



입력되는 신호의 0과 1의 구분은 Pulse width로 결정을 합니다. 1개의 구형파 주기에서 high 구간이 26~28 us라면 0으로 인식하고 70us라면 1로 인식합니다.



아래 표는 40bit에 대한 Packet 구조

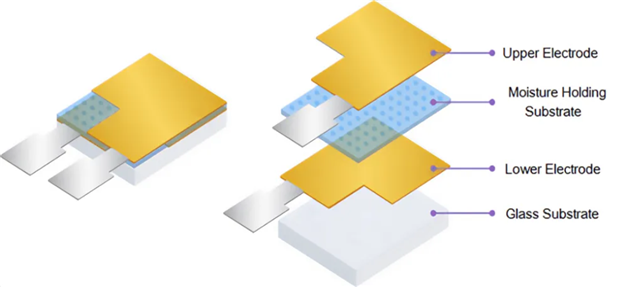

습도 센싱 원리



습도 감지 구성 요소에는 수분 보유 기판이 사이에 끼인 두 개의 전극이 있습니다.

이온은 수증기가 기판에 흡수됨에 따라 기판에서 방출되며, 이는 다시 전극 사이의 전도도를 증가시킵니다.

두 전극 사이의 저항 변화는 상대 습도에 비례합니다.

상대 습도가 높으면 전극 사이의 저항이 감소하고 상대 습도가 낮으면 전극 사이의 저항이 증가합니다.

반응형

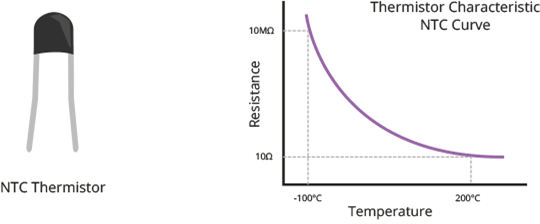

온도 측정 원리

DHT11에는 온도를 측정하기 위한 NTC/서미스터도 포함되어 있습니다. 서미스터는 온도에 따라 저항이 크게 변하는 열 저항기입니다. "NTC"라는 용어는 "음의 온도 계수"를 의미하며 온도가 증가함에 따라 저항이 감소한다는 의미입니다.



2) DHT11 센서의 온도/습도 제어

(1) 동작설명

dht 모듈의 함수를 사용하여 온습도 값을 가져와 UART로 출력 합니다.



(2) 코드작성

dht.py

import sys

if sys.platform.startswith("esp"):
    from esp import dht_readinto
elif sys.platform == "mimxrt":
    from mimxrt import dht_readinto
elif sys.platform == "rp2":
    from rp2 import dht_readinto
elif sys.platform == "pyboard":
    from pyb import dht_readinto
else:
    from machine import dht_readinto


class DHTBase:
    def __init__(self, pin):
        self.pin = pin
        self.buf = bytearray(5)

    def measure(self):
        buf = self.buf
        dht_readinto(self.pin, buf)
        if (buf[0] + buf[1] + buf[2] + buf[3]) & 0xFF != buf[4]:
            raise Exception("checksum error")


class DHT11(DHTBase):
    def humidity(self):
        return self.buf[0]

    def temperature(self):
        return self.buf[2]


class DHT22(DHTBase):
    def humidity(self):
        return (self.buf[0] << 8 | self.buf[1]) * 0.1

    def temperature(self):
        t = ((self.buf[2] & 0x7F) << 8 | self.buf[3]) * 0.1
        if self.buf[2] & 0x80:
            t = -t
        return t

main.py

import th

th.py

from machine import UART, Pin
from time import sleep
import dht
led1 = Pin(2,Pin.OUT)
led2 = Pin(3,Pin.OUT)
led1.value(1)
led2.value(1)

dhtIn = Pin(7,Pin.IN) # 온/습도 센서 설정
dhtOut = dht.DHT11(dhtIn)# 온/습도 센서 설정

while True:
    led1.value(0)
    dhtOut.measure()
    temp = dhtOut.temperature()
    humi = dhtOut.humidity()

    print('Temperature = {}C   Humidity = {}%'.format(temp,humi))

    led1.value(1)
    sleep(1)

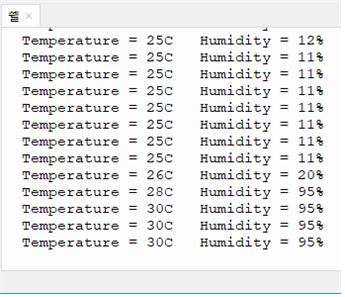

(3) 동작결과



3) 설정 온도/습도에 따른 릴레이 제어

(1) 동작설명

온도가 28도가 넘어가면 릴레이가 동작 됩니다.



(2) 코드작성

dht.py

상단 코드 참조

main.py

import th_Relay

th_Relay.py

from machine import UART, Pin
from time import sleep
import dht
led1 = Pin(2,Pin.OUT)
led2 = Pin(3,Pin.OUT)
led1.value(1)
led2.value(1)
relay = Pin(12,Pin.OUT)#릴레이 설정
dhtIn = Pin(7,Pin.IN) # 온/습도 센서 설정
dhtOut = dht.DHT11(dhtIn)# 온/습도 센서 설정
uart0 = UART(0, baudrate=115200, bits=8, parity=None, stop=1, tx=Pin(16), rx=Pin(17))# UART 설정
uart0.write("pico sensorBoard Test\n")
relayState=0

while True:
    led1.value(0)

    dhtOut.measure()
    temp = dhtOut.temperature()
    humi = dhtOut.humidity()

    print('Temperature = {}C   Humidity = {}%'.format(temp,humi))
    print('RELAY STATE = {}\n'.format(relayState))

    if temp >=28:
        relay.off() #relay on
        relayState=1
    else:
        relay.on() #relay off
        relayState=0

    led1.value(1)

    sleep(1)

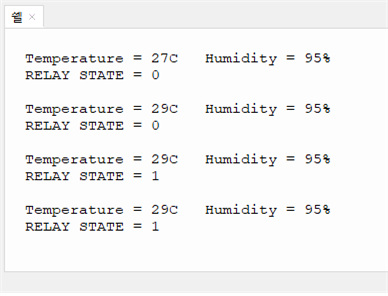

(3) 동작결과
